干式變壓器兩三事|干式變壓器的結構特點

2018/4/23 16:48:25 次瀏覽

在新的世紀中,隨著國家對防火安全性、變壓器運行壽命終結后廢棄物質的降解處理等環保要求的提高,以及未來國家具體的環保政策的走向等,干式變壓器將以其在環保方面的優勢,在未來的市場競爭中形成較強的競爭能力,因此它一方面受到制造廠家的青睞,另一方面也給用戶一個更多的選擇,相信在不久的將來,它會越來越受廣大用戶的歡迎。

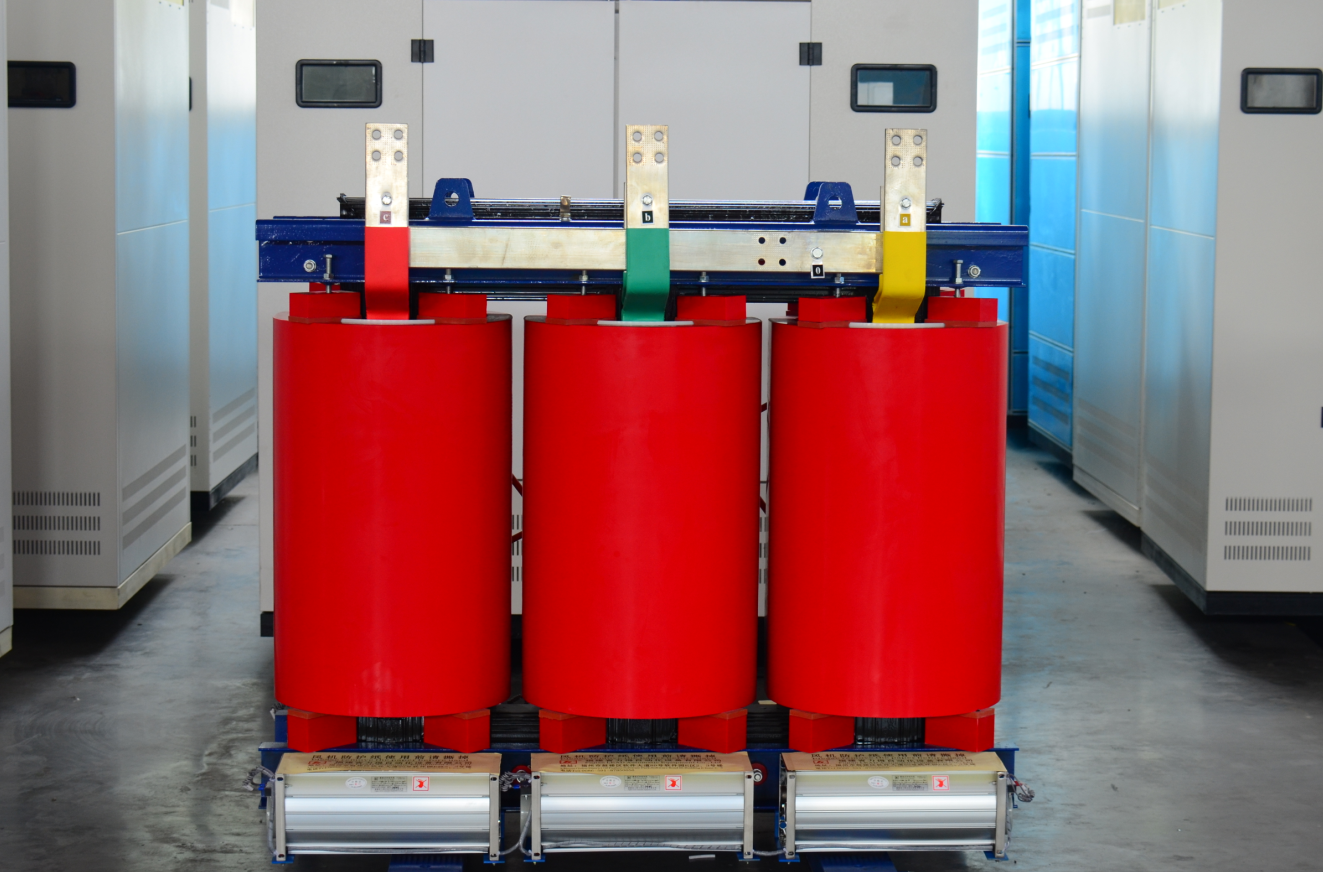

干式變壓器兩三事|干式變壓器的結構特點

1. 鐵芯

  采用優質冷軋晶粒取向硅鋼片,鐵芯硅鋼片采用45度全斜接縫,使磁通沿著硅鋼片接縫方向通過.

  2. 繞組

  有以下幾種:

  (1)纏繞式

  (2)環氧樹脂加石英砂填充澆注

  (3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構)

  (4)多股玻璃絲浸漬環氧樹脂纏繞式(一般多采用3,因?yàn)樗苡行У姆乐節沧⒌臉?shù)脂開裂,提高了設備的可靠性)

a.高壓繞組,一般采用多層圓筒式或多層分段式結構;b.低壓繞組,一般采用層式或箔式結構.

  一、干式變壓器形式:

  1、開啟式.是一種常用的形式,其器身與大氣直接接觸,

  適應于比較干燥而潔凈的室內,(環境溫度20度時,相對濕度不應超過85%),一般有空氣自冷和風冷兩種冷卻方式.

  2、封閉式.器身處在封閉的外殼內,與大氣不直接接觸.(由于密封.散熱條件差.主要用于礦用它屬于是防爆型的)

  3、澆注式.用環氧樹脂或其它樹脂澆注作為主絕緣,它結構簡單.體積小.適用于較小容量的變壓器.

  二、干式變壓器特點及結構

  相對于油式變壓器,干式變壓器因沒有油,也就沒有火災、爆炸、污染等問題,故電氣規范、規程等均不要求干式變壓器置于單獨房間內。特別是新的系列,損耗和噪聲降到了新的水平,更為變壓器與低壓屏置于同一配電室內創造了條件。

  三、干式變壓器的溫度控制系統

  干式變壓器的安全運行和使用壽命,很大程度上取決于變壓器繞組絕緣的安全可靠。繞組溫度超過絕緣耐受溫度使絕緣破壞,是導致變壓器不能正常工作的主要原因之一,因此對變壓器的運行速度的監測及其報警控制是十分重要的。

  四、干式變壓器的防護方式

  根據使用環境特征及防護要求,干式變壓器可選擇不同的外殼。通常選用IP23防護外殼,可防止直徑大于12mm的固體異物及鼠、蛇、貓、雀等小動物進入,造成短路停電等惡性故障,為帶電部分提供安全屏障。若須將變壓器安裝在戶外,則可選用IP23防護外殼,除上述IP20防護功能外,更可防止與垂直線成60°角以?xún)?nèi)的水滴入。但I(xiàn)P23外殼會使變壓器冷卻能力下降,選用時要注意其運行容量的降低。

  五、干式變壓器的冷卻方式

  干式變壓器冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。自然空冷時,變壓器可在額定容量下長期連續運行。強迫風冷時,變壓器輸出容量可提高50%。適用于斷續過負荷運行,或應急事故過負荷運行;由于過負荷時負載損耗和阻抗電壓增幅較大,處于非經濟運行狀態,故不應使其處于長時間連續過負荷運行。
