變壓器鐵芯作用是什么,及工作原理

2018/5/28 16:40:13 次瀏覽

  電力變壓器作為核心裝置和中心設備,變壓器的內部組成中,鐵芯是磁路暢通、能量轉化、電力安全的重要功能與結構部分,堪稱為變壓器的心臟。

  紫電君從變壓器鐵芯工作狀態描述出發,闡述變壓器鐵芯一點接地的原理,分析變壓器鐵芯接地故障的原因,提供了故障處理和檢測的方法。

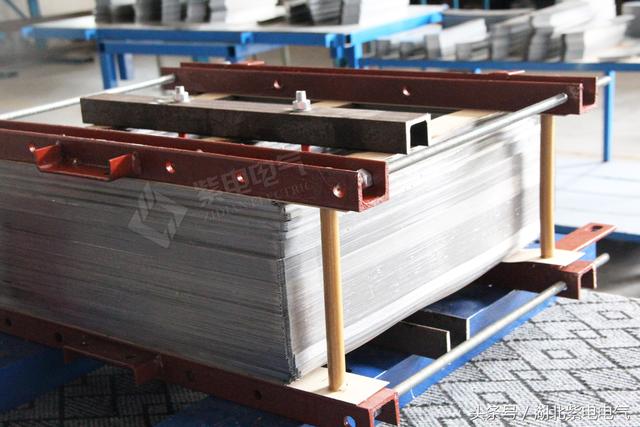

變壓器鐵芯作用是什么,及工作原理

  1、電力變壓器鐵心工作狀態的描述

  電力變壓器鐵芯是結構的中心部分,電力變壓器的磁通和能量轉化需要鐵芯提供功能支持,在電力變壓器鐵芯的正常工作中,鐵芯因高電壓和大電流而產生極強的交變磁場。進而會出現較高的對地電位差,這是就會產生電力變壓器鐵芯與油箱之間的放電現象,強烈地放電可能直接造成變壓器鐵芯、繞組和殼體的損壞,進而導致電力變壓器事故和運行危險的產生。

  2、電力變壓器鐵芯一點接地的原理

  電力變壓器鐵芯一點接地是將鐵芯的硅鋼片進行緊固,形成統一的電勢面,在一段通過夾線或螺栓緊固的方式連接在油箱內側的夾鐵板上,以此來實現電力變壓器鐵芯內部,電力變壓器鐵芯與油箱之間電位的統一。

  如果電力變壓器鐵芯出現參差不齊、翹起、彎曲,則很容易形成電力變壓器鐵芯硅鋼片過電接地,由于電力變壓器鐵芯在交變電磁場中會產生交流電流。

  進而會在局部形成回路,使電力變壓器鐵芯出現局部短時間熱量的迅速釋放,造成電力變壓器內部溫度過高、有害氣體大量釋放、瓦斯保護開啟、電力變壓器停機等實際問題,影響電力變壓器在電力系統和網絡中功能的發揮。

  3、產生電力變壓器鐵芯接地故障的主要原因

  (1)電力變壓器內部存有異物

  從時間的維度上看,異物的存在有如下幾個階段,

  一是,在電力變壓器制造的過程中,對鐵芯部分制作過于粗放,沒有對本區域內部和鐵芯部位進行徹底清理,導致雜物留存,進而影響電力變壓器鐵芯接地效果。

  二是,在電力變壓器安裝過程中,出現機械外力影響,產生電力變壓器鐵芯形變,變壓器箱體扭曲,出現脫落物質,導致鐵芯多點接地,進而出現短路、回路和過熱現象。

  三是,在電力變壓器注油的過程中,油質存在質量問題,進入金屬雜質,在電力變壓器鐵芯附近吸附,影響接地點控制,形成多點接地。

  四是,在電力變壓器的維護和運行過程中,隨著時間的推移,在電力變壓器內部產生磨損、腐蝕、震動而穿線的顆粒狀金屬碎屑和粉狀雜物,影響電力變壓器鐵芯的正常工作,造成電力變壓器運行故障和隱患。

  (2)電力變壓器鐵芯相關間距不足

  電力變壓器鐵芯夾具與鐵芯中心樁距離太近,電力變壓器鐵芯接地時出現距離過短或固定不良,在運行中出現位置移動,引發放電現象。電力變壓器鐵芯墊腳出現松脫,產生鐵芯與箱體的碰撞,造成短路。

  (3)電力變壓器內部進水

  在電力變壓器安裝和維護中,遇到降水天氣,沒有對電力變壓器進行防水和隔離處理,導致電力變壓器鐵芯絕緣層出現破損,紙板被降水浸濕,如果附加高電壓,很容易出現電力變壓器鐵芯接地短路,電力變壓器放電故障。

關于變壓器鐵芯作用是什么,及工作原理的介紹就到這了,想了解更多變壓器鐵芯的信息,歡迎關注湖北紫電電氣官網。
