技術貼|KYN28高壓柜中出線柜停送電的具體操作流程

2018/6/1 16:43:02 次瀏覽

  KYN28高壓開關柜是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用,電壓等級在12kV的電器產品,主要包括高壓斷路器、接地開關、互感器等。高壓開關制造業是輸變電設備制造業的重要組成部分,在整個電力工業中占有非常重要的地位。本文就kyn28高壓柜的出線柜送停電操作問題與大家分享。

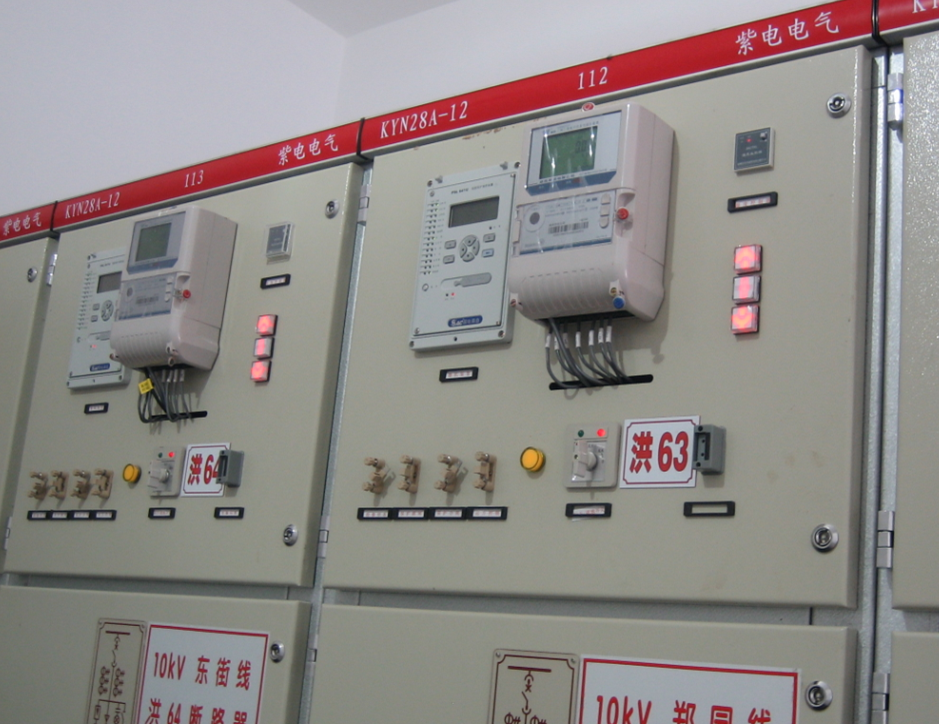

技術貼|KYN28高壓柜中出線柜停送電的具體操作流程

(技術貼|KYN28高壓柜中出線柜停送電的具體操作流程)

  kyn28高壓柜出線柜送電操作的七個步驟

  1. 關閉所有柜門及后封板,并鎖好。(接地開關處于合位時方可關柜下門)

  2. 將接地開關操作手柄插入中門右下側六角孔內,逆時針旋轉,使接地開關處于分閘位置,取出操作手柄,操作孔處聯鎖板自動彈回,遮住操作孔,柜下門閉鎖。

  3. 推上轉運小車并使其定位,把斷路器手車推入柜內并使其在試驗位置定位, (推斷路器時需把斷路器兩推拉把手往中間壓,同時用力往前推(往柜內推), 斷路器到達試驗位置后,放開推拉把手,把手應自動復位。)手動插上航空插,關上手車室門并鎖好。

  4. 觀察上柜門各儀表、號指示是否正常。(正常時綜合繼保電源燈亮,斷路器分閘指示燈和儲能指示燈亮,接地分閘指示燈亮,如所有指示燈均不亮,則打開上柜門,確認各母線電源開關是否合上,如已合上各指示燈仍不亮,則需檢修控制回路。)

  5. 將斷路器手車搖柄插入搖柄插口并用力壓下,順時針轉動搖柄,約20圈,在搖柄明顯受阻并伴有“咔嗒”聲時取下?lián)u柄,此時手車處于工作位置,航空插被鎖定,斷路器手車主回路接通,查看相關信號。

  6. 操作儀表門上合、分轉換開關使斷路器合閘送電,同時儀表門上紅色合閘指示燈亮,綠色分閘指示燈滅,查看帶電顯示及其它相關信號,一切正常,送電成功。(操作合、分轉換開關時,把操作手柄順時針旋轉至面板指示合位置,松開手后操作手柄應自動復位至預合位置。) 如不能正常合閘時,檢查變壓器門是否關閉。

  7. 如斷路器合閘后自動分閘或運行中自動分閘,則需判斷何種故障并排除后才可按以上程序重新送電。(當線路故障斷路器分閘后,會發聲光報警,同時故障音響鳴響。此時觀察綜合繼保,如保護跳閘燈亮,則故障為線路過流,在檢修完畢后,需按綜合繼保面板復歸按鈕手動復位綜合繼保。)

  kyn28高壓柜出線柜停電操作的六個步驟

  1. 操作儀表門上合、分轉換開關使斷路器分閘停電,同時儀表門上紅色合閘指示燈滅,綠色分閘指示燈亮,查看其它相關信號,一切正常,停電成功。(操作合、分轉換開關時,把操作手柄逆時針旋轉至面板指示分位置,松開手后操作手柄應自動復位至預分位置。)

  2. 將斷路器手車搖柄插入搖柄插口并用力壓下,逆時針轉動搖柄,約20圈,在搖柄明顯受阻并伴有“咔嗒”聲時取下?lián)u柄,此時手車處于試驗位置,航空插鎖定解除,打開手車室門,手動脫離航空插。(手車主回路斷開)

  3. 推上轉運小車并使其鎖定,拉出斷路器手車至轉運小車,移開轉運小車。 (拉斷路器時需把斷路器兩推拉把手往中間壓,同時用力往后拉(往柜外拉),斷路器拉到轉運小車并到位后,放開推拉把手,把手應自動復位。)

  4. 觀察帶電顯示器,確認不帶電方可繼續操作。

  5. 將接地開關操作手柄插入中門右下側六角孔內,順時針旋轉,使接地開關處于合閘位置,確認接地開關已處于合閘后,打開柜下門,維修人員可進入維護、檢修。

  6. 接地開關和斷路器及柜門均有聯鎖,只有在斷路器處于試驗位置或抽出柜外才可以合分接地開關,也只有在接地開關分閘后才可把斷路器由試驗位置搖至工作位置,不可強行操作。接地開關與柜下門聯鎖可緊急解鎖,只有在確認必要時才可緊急解鎖,否則有觸電危險。

關于技術貼|KYN28高壓柜中出線柜停送電的具體操作流程的介紹就到這了,想了解更多kyn28高壓柜的信息,歡迎關注湖北紫電電氣官網。
