上篇|開關柜內的元器件哪有些,這些元器件的作用又是什么?

2018/6/5 16:49:45 次瀏覽

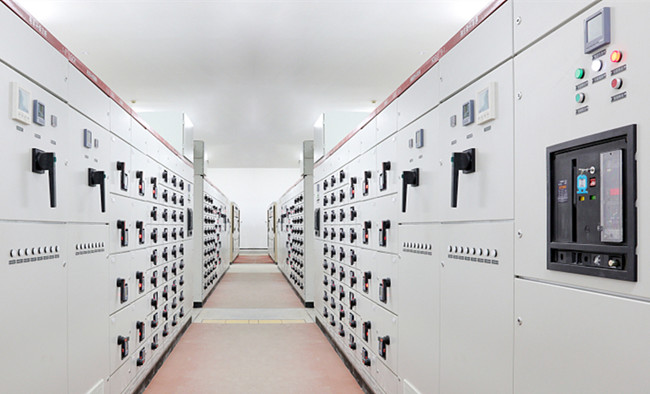

開關柜是指按一定的線路方案將一次設備、二次設備組裝而成的成套配電裝置,是用來對線路、設備實施控制、保護的,分固定式和手車式,而按進出線電壓等級又可以分高壓開關柜(固定式和手車式)和低壓開關柜(固定式和抽屜式)。

  開關柜的結構大體類似,主要分為母線室、斷路器室、二次控制室(儀表室)、饋線室,各室之間一般有鋼板隔離。內部元?dú)饧校鹤儔浩?、手?抽屜、接地刀、斷路器、隔離刀閘、接觸器、繼電器、熔斷器、負荷開關等。本文就和大家聊聊這些元器件的作用。

上篇|開關柜內的元器件哪有些,這些元器件的作用又是什么?

  1-開關柜上的變壓器

  就是利用交變電磁場來實現不同電壓等級轉換的設備(實際上是電能的轉換),其變換前后的電壓不發生頻率上的變化。按照其用途可以分很多種,如電力變壓器、整流變壓器、調壓器、隔離變壓器,以及CT、PT等。我們?cè)诠こ态F(xiàn)場經常遇到的是電力變壓器。

  2-開關柜內的手車/抽屜

  手車和抽屜分別是高壓開關柜和低壓開關柜的一部分,分別安裝高壓斷路器和低壓斷路器及其繼電器等元器件。由此劃分出手車式開關柜(高壓)和抽屜式開關柜(低壓),他們與固定式開關柜的功能是基本相同的,主要區別是方便了維護和檢修(手車和抽屜都可以通過機械操作機構搖把來推進、拉出)。手車和抽屜一般都有工作(正常運行時)、試驗(試投運和現場試驗時)和退出(維護、檢修時)三種位置狀態。

  3-開關柜內的接地刀

  也叫接地開關,主要:一是用來在線路和設備檢修時,為確保人員安全進行接地用的;二是可以用來人為地造成系統的接地短路,達到控制保護的目的。

  第一個作用很好理解,不做介紹。第二個作用是這樣的:接地刀通常是接在降壓變壓器的高壓側,當受電端發生故障或者變壓器內部故障時,接地刀開關應自動閉合,造成接地短路故障,迫使送電端(上端)斷路器迅速動作,切斷故障,所以說這是個人為的接地短路故障,目的就是保證送電端的斷路器能夠快速動作。

  4-開關柜內的斷路器

  正常工作情況下,斷路器處于合閘狀態(特殊應用除外),接通電路。當進行自動控制或保護控制操作時,斷路器可以在綜保裝置控制下進行電路的分?jǐn)嗷蚪油ú僮鳌嗦菲鞑粌H可以通斷正常的負荷電流,而且能夠承受一定時間的短路電流(數倍甚至幾十倍的正常工作電流),并可以分?jǐn)喽搪冯娏?,切除故障線路和設備。所以說,斷路器的主要功能就是分?jǐn)嗪徒油娐?包括分?jǐn)嗪徒油ㄕk娏鳌⒎謹喽搪冯娏?。

  由于在分?jǐn)嗪徒油娐返倪^程中,斷路器的動觸頭與靜觸頭之間不可避免的要產生電弧。為了保護觸頭,減少觸頭材料的損耗和可靠分?jǐn)嚯娐?,必須采取措施來盡快熄滅電弧,其中一種就是采用不同的滅弧介質填充到斷路器的動、靜觸頭間。按滅弧介質的不同斷路器可以分為:油斷路器(多油、少油)、六氟化硫(SF6)斷路器、真空斷路器、空氣斷路器等。我們?cè)诠こ讨薪?jīng)常接觸到的高低壓開關柜里的主要一次設備就是斷路器。

  由于斷路器的動、靜觸頭一般都是被包在充滿滅弧介質的容器中,所以斷路器的分、合狀態不可以直接判斷,一般是通過斷路器的輔助器件(如分合位指針等)來判別。

由于篇幅限制,本文只分享了開關柜上的變壓器、手車/抽屜、接地刀、斷路器的作用。下篇?jiǎng)t重點介紹開關柜內的隔離刀閘、接觸器、繼電器、熔斷器、負荷開關的作用。想了解更多開關柜的信息,也歡迎關注湖北紫電電氣官網。
