常見低壓開關柜GCS、GGD、GCK和MNS間有哪些區別

2018/6/20 12:00:08 次瀏覽

常用低壓開關柜的區別,開關柜的型號是很多種的,選擇性主要還是決定于在什么項目,確定的什么樣的供電方案,然后選擇用什么型號開關柜?,F(xiàn)將GGD、GCK 、GCS、MNS開關柜之間的區別羅列出來,供大家參考

  a)、 GGD、GCK 、GCS、MNS開關柜區別

  1>GGD是固定柜,GCK、GCS、MNS是抽屜柜;

  2>GCK柜和GCS、MNS柜抽屜推進機構不同;

  3> GCS柜只能做單面操作柜,柜深800mm;

  4>MNS柜可以做雙面操作柜,柜深1000mm。

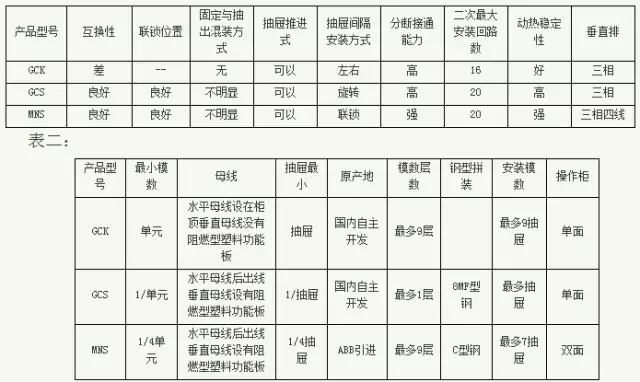

  b)、幾種型號的異同點

紫電電氣_常見低壓開關柜GCS、GGD、GCK和MNS間有哪些區別

  c)、模數、母線、抽屜的區別

  1>模數:GCK最小抽屜單元模數;GCS最小抽屜單元1/模數;MNS(進口ABB技術)最小抽屜單元1/4 模數。

  2>母線:MNS和GCS的水平母線都是后出線與前左的抽屜單元、前右的電纜出線室有隔板隔開,他們的垂直母線是組裝在阻燃型塑料功能板中更可靠。而GCK水平母線是設在柜頂上,垂直母線沒有阻燃型塑料功能板,電纜出線可后出,也可做成右側電纜室出線,但抽屜推進機構和GCS、MNS不同,比較簡單。

  3>抽屜:GCS最小只能有1/抽屜,MNS有1/4抽屜,MNS抽屜另有聯鎖機構,而GCS只是開關本身有。

  d)、GCS與MNS的區別

  1>原產地不同:

  GCS是國內自主計開發的。MNS是從ABB公司引進的。GCS是從96年開始投放市場,很多方面都是仿照MNS,例如水平母線,進出線方式等。

  2>鋼型拼裝不同:

  GCS是由8MF(KS)型鋼拼裝而成,而MNS是由C(KB)型鋼拼裝的。從強度上講GCS要優于MNS。但是從美觀上講, MNS要比GCS好看,很多廠家都采用C型材做GCS。GCS原始設計最大電流只能做到4000A,而MNS可以達到更高,經過很多改進GCS現在達到6300A。

  3>抽屜機構不同:

  GCS采用旋轉推進機構(CJG-1~3),而MNS采用的是大聯鎖。相比之下GCS抽屜比MNS抽屜插拔更省力一點。

  4>安裝模數不同:

  MNS柜安裝模數是25mm而GCS是20mm;GCS最多可做1層抽屜,MNS可以做9層;MNS可以做雙面柜(正反兩面均裝抽屜)而GCS不能; GCS最多可做個抽屜,而MNS可做7個抽屜(GCS沒1/4單元抽屜而MNS有);MNS在小電流方面有優勢,而GCS在大電流方面有一些優勢。

關于常見低壓開關柜GCS、GGD、GCK和MNS間有哪些區別的介紹就到這了,想了解更多低壓柜的知識,歡迎關注紫電電氣官網。
