故障經過,湖北某公司低壓配電房電容柜復合開關發生了爆炸。隨后售后技術服務人員緊急趕到現場,現場檢查發現3臺復合開關表面殼體被炸開,對應的63A的DZ47空開也損壞了3只。為保障電容柜正常運行,用戶的變頻器須有抗諧波的設備予以抑制,阻止其進入低壓配電系統?,F(xiàn)場拿出解決方案,征得客戶同意后,最終將變頻器改為CJ19交流專用接觸器以及更換損壞的空開,隨即恢復電容補償柜供電。
原因分析:該變壓器所載負荷并不大,電流約130A,運行中主輔電容柜的第九路投入。但負載端,有變頻器工作。變頻器產生的高次諧波,直接進入了復合開關,由于高次諧波的進入導致復合開關長時間發熱運行后產生了爆炸。若變頻器不帶抗諧波的設備,則只能將目前的復合開關控制模式改為普通的機電控制模式。

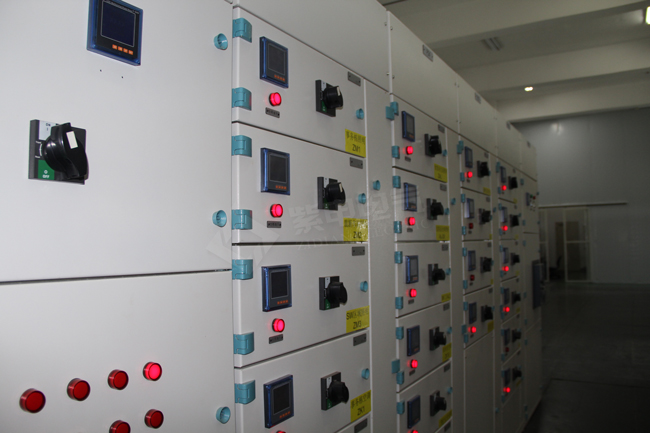

那么平時低壓柜中電容柜常見的故障,應該怎么防范呢?
我們知道新柜調試前應將所有電容器斷開,并在不通電情況下測主回路相間通斷,和對“N”通斷;手動投切檢查一切正常后再將電容接上! 無涌流投切器及動補調節器不接N線,會使其直接損壞及炸毀!
1電容柜主回路上電,控制器無顯示
原因:1、電源是否引入到控制器;2、控制器壞了
防范措施:a、用萬用表檢查確認是否在主線(一次線)上有電壓,本項必須帶電操作,具體操作時需要特別小心和按規范操作;
b、檢查取電壓用保護熔絲有否接上及是否壞掉,在非帶電狀態下檢查并接牢固;
c、控制器取電壓接線端子是否接及是否接緊,在非帶電狀態下檢查并接牢固;
d、確認控制器是否有問題,有問題立即更換。
2 配電房進線柜電流指示表和控制器顯示電流值相差較大
原因:電流變比設錯,或CT線沒接好及進線柜電流指示表是否已壞。
防范措施:a、檢查主線上的CT變比是否和控制器上設置的一致,若不一致需要重新設置為一樣;
b、檢查主線上的CT引線是否和控制器的端子接牢固,并確認電流信號傳輸?shù)娇刂破鳎駝t檢查線路。
3 與電容器連接的回路導線有發熱嚴重或燒焦現象
原因:接線端末接緊,或過流。
防范措施:a、用合適檔位電流鉗卡該路電容投上時的工作電流,是否與額定電流懸殊很大,在電壓正常時,如果電流懸殊很大,有可能是電容器損壞或者是現場諧波很嚴重,需要借助電能質量分析儀測試后確認。
b、該電容支路的相關接頭是否接緊或者壓緊,需要在不帶電狀態下檢查,必需要對接線頭進行工藝處理。
c、檢查導線在設計時是否按標準來設計,一般銅線按每平方毫米通5A電流來選。
4 電容柜中電抗器噪音很大
原因:1、諧波超標, 2、機柜強度不夠 3、電抗器質量問題
防范措施:a、用合適檔位電流鉗卡該路電容投上時的工作電流,是否與額定電流懸殊很大,在電壓正常時,如果電流懸殊很大,電抗器噪音很大有可能是電流大或者是現場諧波很嚴重引起,需要借助電能質量分析儀測試后確認。
b、如果在正常工作電流下,電抗器噪音很大,可以確定是電抗器本身的問題或者是與電容柜發生諧振。
5 電容柜中電容器鼓包或者有“冒油”現象
原因:諧波超標引起過流或電容器質量不好
防范措施:a、發現本現象后應立即將該組電容器切掉,并更換新電容,在未確定損壞原因前不能再投電容,以免再次損壞。
b、用電能質量分析儀測試現場諧波情況,如果諧波超標,需要對現場諧波進行處理,如果諧波不嚴重,可確認是電容器的問題,還是屬于正常損壞。
6 電容柜中控制器功率因數顯示異常
原因:1、電壓或電流線相序接反 2、控制器壞
防范措施:a、未按接線圖將A、B、C相CT線(電流線)、電壓線接入對應控制器端子,按接線圖檢查接線并仔細檢查主線回路的相序。
b、控制器本身問題,如果確認是控制器的問題,即使協調,以最快速度給用戶更換上。
7 電容柜功率因素很低,控制器仍不投入
原因:1、負載無功量小未達投入門限 2、電流變比設錯 3、報警保護
防范措施:a、現場無功量太小,沒達到投入門限,屬于正常情況,僅需給客戶解釋就可以了。
b、電流變比不對,核對實際CT變比,重新設置為正確變比就可以了。c、取樣參數報警,對回路保護,故不投入。
8 電容柜中無涌流投切器上有控制信號但不動作
原因:1、控制信號極性接反 2、主回路沒上電 3、缺相保護,熔絲燒斷 4、“N”線未接好
防范措施:a、控制信號極性是否接反,仔細檢查,并按正確極性將控制信號線接好。
b、主回路沒閉合,檢查無誤后給主回路上電。
c、某相無電壓(缺相),用萬用表測試,確認是缺相后,停電檢查。
d、"N"線沒接或沒接牢,將線路檢查后接好"N"線。
9 電容柜上電控制器顯示超前
原因:電壓或電流線相序接反
10電容柜中指示燈一直亮電容切不下來
原因: 動補調節器可控硅擊穿或控制器壞
綜上,對于本次故障的防范措施:①設計部門應弄清用戶設備可能達到的諧波程度,然后制定相應對策;②復合開關大多是電子元件不適應5次及以上的諧波應慎用。尤其對大量使用變頻器的企業更要慎用。
關于如何防范電容柜常見的故障的介紹就到這了,想了解更多低壓柜故障處理的知識,歡迎關注紫電電氣官網。
