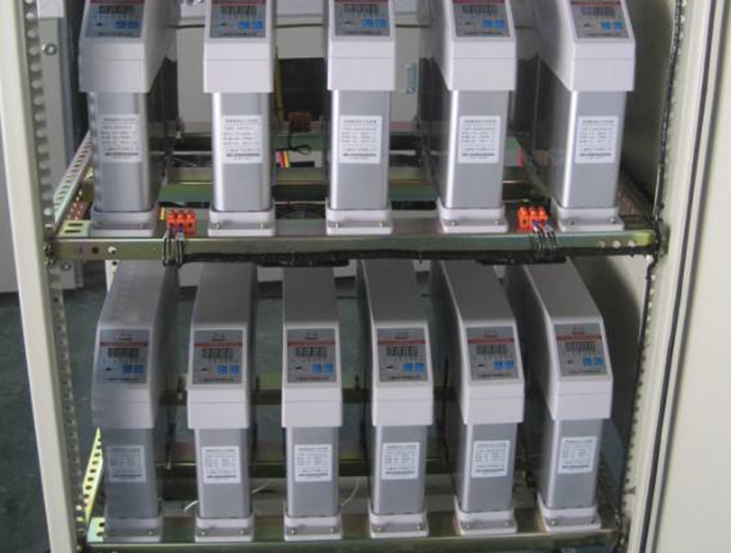

我們知道低壓開關柜內有進線柜、出線柜、以及電容補嘗柜,電容補償柜的作用,就是起電容補嘗作用的,電容補嘗時電容和負載是并聯連接的,電容就和電庫一樣,當負載增大時,由于電源存在內阻,電源輸出電壓就會下降,由于電容的兩端要維持原來的電壓,延緩了電壓的下降趨勢,這樣保障低壓柜的安全穩定運行。所以電容柜的安全穩定運行,對低壓開關柜顯得尤為重要,但電容柜內的電容器出現問題和故障,我們應該如何處理?
對低壓開關柜內電容器出現的故障,處理方法
1、低壓開關柜內電容器諧波問題
由于電容器回路是一個LC電路,對于某些諧波容易產生諧振,易造成高次諧波,使電流增加和電壓升高。且諧波的這種電流對電容器非常有害,極容易使電容器擊穿引起相間短路。因此,當電容器在正常工作時,在必要時可在電容器上串聯適當?shù)母锌怪档碾娍蛊?,以限制諧波電流。
2、低壓開關柜內電容器繼電保護問題
繼電保護主要由繼電保護成套裝置實現,目前國內幾個知名電氣廠家生產的繼電保護裝置技術都已經非常成熟,安全穩定、功能強大。繼電保護裝置可以有效的切除故障電容器,是保證電力系統安全穩定運行的重要手段。
主要的電容器繼電保護措施有
?、偃问竭^流保護;
②為防止系統穩態過壓造成電容器損壞而設置的過電壓保護;
?、蹫楸苊庀到y(tǒng)電源短暫停投引起電容器瞬時重合造成的過電壓損壞而設置的低電壓保護;
?、芊从畴娙萜鹘M中電容器的內部擊穿故障而配置的不平衡電壓保護、不平衡電流保護或三相差電壓保護。
3、低壓開關柜內電容器合閘問題
電容器組禁止帶電重合閘。主要是因電容器放電需要一定時間,當電容器組的開關跳閘后,如果馬上重合閘,電容器是來不及放電的,在電容器中就可能殘存著與重合閘電壓極性相反的電荷,這將使合閘瞬間產生很大的沖擊電流,從而造成電容器外殼膨脹、噴油甚至爆炸。所以,電容器組再次合閘時,必須在斷路器斷開3 min之后才可進行。因此,電容器不允許裝設自動重合閘裝置,相反應裝設無壓釋放自動跳閘裝置。
一些終端變電站往往配置有備用電源自動投切裝置,裝置動作將故障電源切除,然后經過短暫延時投入備用電源,在這個過程中,如果電容器組有低壓自投切功能,那么電容器組將在短時間內再次合上,這就會發生以上所說的故障。所以,安裝有備用電源自動投切裝置的系統與電容器組的投切問題,應值得充分的重視。
4、低壓開關柜內電容器運行中的放電聲問題
電容器在運行時,一般是沒有聲音的,但在某些情況下,其在運行時也會存在放電聲的問題。如電容器的套管露天放置時間過長時,一旦雨水進入兩層套管之間,加上電壓后,就有可能產生放電聲;當電容器內缺油時,易使其套管的下端露出油面,這時就有可能發出放電聲;當電容器內部若有虛焊或脫焊,則會在油內閃絡放電;當電容器的芯子與外殼接觸不良時,會出現浮動電壓,引起放電聲。
一旦出現以上幾種出現放電聲狀況,應針對每種情況做出處理,即其處理方法依次為:將電容器停運并放電后把外套管卸出,擦干重新裝好;添加同種規格的電容器油;如放電聲不止,應拆開修理;將電容器停運并放電后進行處理,使其芯子和外殼接觸好。
5、低壓開關柜內電容器爆炸問題
電容器在運行過程中,如出現電容器內部元件擊穿、電容器對外殼絕緣損壞、密封不良和漏油、鼓肚和內部游離、鼓肚和內部游離、帶電荷合閘或是溫度過高、通風不良、運行電壓過高、諧波分量過大、操作過電壓等情況,都有可能引起電容器損壞爆炸。為預防電容器爆炸事故,正常情況下,可根據每組相電容器通過的電流量的大小,按1.5倍~2倍,配以快速熔斷器,若電容被擊穿,則快速熔斷器會熔化而切斷電源,保護電容器不會繼續產生熱量;在補償柜上每相安裝電流表,保證每相電流相差不超過±5 %,若發現不平衡,立即退出運行,檢查電容器;監視電容器的溫升情況;加強對電容器組的巡檢,避免出現電容器漏油、鼓肚現象,以防爆炸。
關于低壓柜內電容器常見故障分析和處理方式的介紹就到這了,了解更多低壓柜內電容器的知識,歡迎關注紫電電氣官網。
