低壓配電柜元件安裝擁擠引起的事故
1、低壓配電柜低壓斷路器燒毀事故經過
某日,值班電工合閘后只起動了數臺設備,突然一聲巨響,電弧噴射4~5秒,直到6kv側油斷路器跳閘才斷開電源,造成 3臺配電柜內低壓斷路器均燒毀,四處濺有銅鋁熔珠。

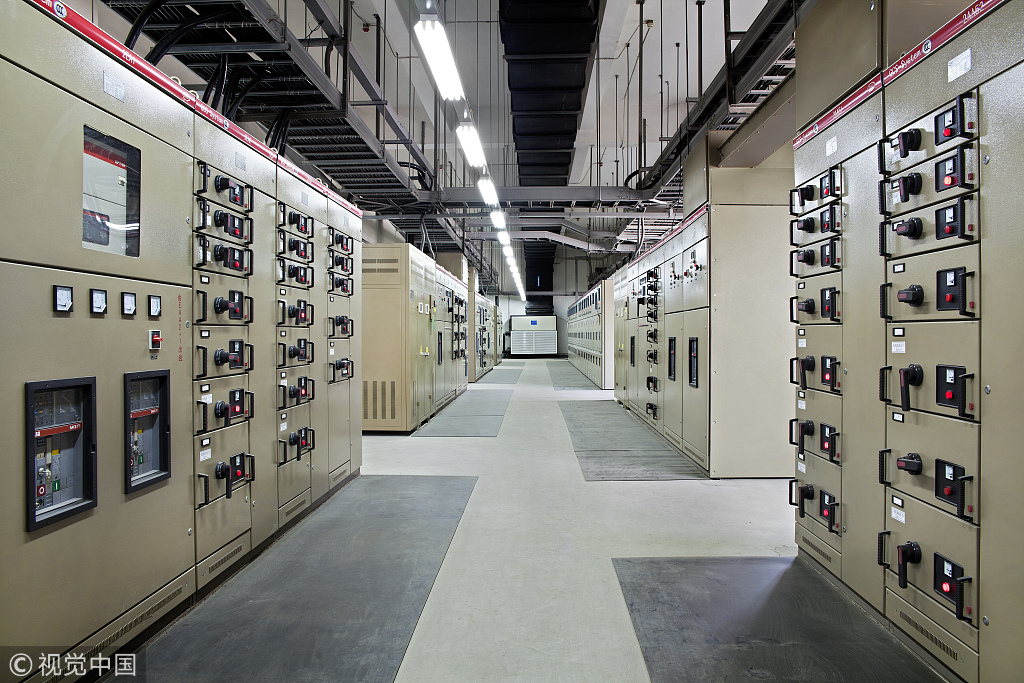

(圖|視覺中國,低壓配電柜元件安裝擁擠引起的事故及處理方法)
2、導致低壓柜斷路器燒毀事故分析
經檢查,發現事故起源于 DZ10-250,型低壓斷路器觸頭相間。此電弧誘發左右、上下開關母線相間拉弧,從而造成 3臺配電柜低壓斷路器全部燒毀。再仔細分析,認為這套新安裝的配電樞有下列不足之處。
(1)電氣開關設計安排得太擁擠,有些開關之間插不進一枚伍分硬幣,另外,低壓斷路器選型也均偏小。
(2)小開關配大母線,造成開關上、下樁頭母線相間距離太小而不符合要求。
(3)從相鄰開關殼體上看積有相當厚的粉塵。試運行時,有些設備在起動和運行中跳閘較頻繁,電氣人員不加分析就把整定值調到最大,因此有故障時斷路器拒動而燒壞開關。據了解,在此之前曾有 3臺DZ10-100型斷路器損壞。
3、針對低壓配電柜元件安裝擁擠的處理措施
(1)增加配電柜重新設置開關;
(2)正確選擇連接母線;
(3)根據負載選擇斷路器容量和整定值;
(4)定期除塵,巡檢開關運行情況;
(5)對青工進行繼電保護等方面的技術培訓和電氣安全規程教育。
關于低壓配電柜元件安裝擁擠引起的事故及處理方法的介紹就到這了,想了解更多低壓配電柜故障維護的知識,歡迎關注紫電電氣官網。
