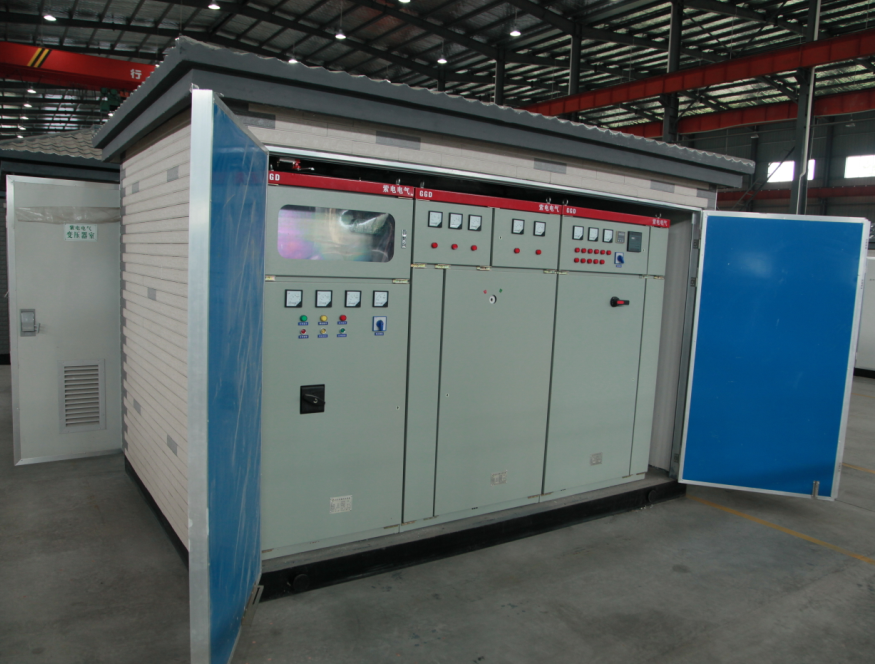

箱式變電站具有占地少、安裝快速方便、電氣性能和機械性能優良、外觀整齊美觀、投資少等優點,能深入負荷中心,可以用于城市公共建筑、集中住宅區、工廠、礦山、油田、施工工地、道路、港口等低壓配電場所。預計在不久的將來會有較為廣闊的應用前景。本文和大家聊聊,箱式變電站的設備如何選型?
1)箱變內高壓開關柜選擇
箱變中高壓開關柜的配置有兩種方式:一種是斷路器,另一種是負荷開關加熔斷器。由于斷路器體積大,價格貴,且維護工作量大等原因,一般設計中,推薦選用第二種方式。只有在較高要求時才采用第一種方式。高壓開關柜可采用國產開關或進口開關柜。
2)箱式變電站內變壓器選型
變壓器可采用油浸變壓器或干式變壓器。推薦采用干式變壓器。干式變壓器具有低損耗、低噪音、無油等特點,可避免傳統油浸產品的滲漏、爆炸給環境造成污染,無火災危險,具有良好的環保價值。選擇變壓器時,建議變壓器帶溫顯、溫控、風機及零序保護設備。
3)箱變內低壓開關選擇
低壓開關品種繁多,用戶可根據需要選配,推薦低壓開關帶脫扣線圈及漏電保護功能。
4)箱變內保護設備的選擇
保護的配置可根據用戶的需要進行配置,推薦箱變具有下列的監測、報警、控制和保護手段:
高壓設備設置高壓限流熔斷器保護、單相短路保護、過負荷保護和五防安全保護。
變壓器設置高溫啟動風機和跳閘保護(高壓開關跳閘)及零序保護。
低壓設備裝設主開關有過流脫扣、分勵脫扣、支路開關過流脫扣和漏電保護。
箱變設置緊急跳閘按鈕和事故聲光報警。聲光報警信號取自變壓器短路、零序、溫度保護、高壓斷路器故障保護、低壓主開關過流保護、支路開關過流和漏電保護。
關于箱式變電站內設備如何選型的介紹就到這了,想了解更多箱式變電站的知識,歡迎關注紫電電氣官網。
