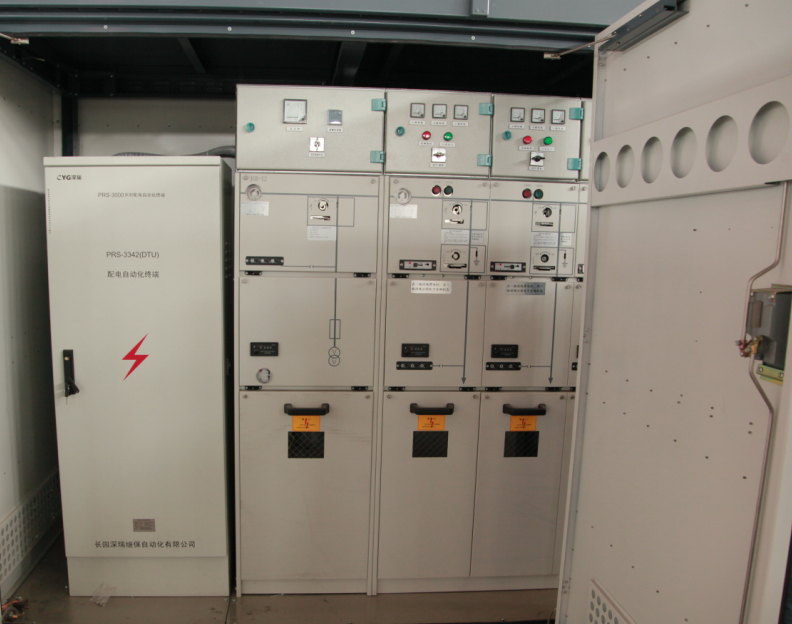

　　采用環保氣體的氣體絕緣環網柜，目前在國內主要是壓縮干燥空氣、氮?dú)膺@兩種應用較為廣泛，其絕緣性能遠低于SF6氣體，特別是氮?dú)?，其絕緣性能僅為SF6氣體的三分之一，且滅弧、恢復能力較弱，因此需要對絕緣進行重新研究，對絕緣數據進行絕緣驗證。一般最為有效、常用的方式就是進行電場優化設計，使之電場盡量均勻，并采用相關降低電場原件——金屬屏蔽等。目前環保型氣體絕緣金屬封閉式開關設備還存在以下幾個不足之處。

　　環保型氣體絕緣環網柜的開斷問題

　　對于環網柜當中的負荷開關單元，如果采用環保氣體后，其開斷能力會受到較大影響，目前就本人所知就ABB的SafeRing Air是采用壓氣式結構，其他廠家都是采用真空滅弧室來增強開斷能力作為成熟的替代方案，但真空滅弧如果作為隔離斷口，目前在行業內接受程度較低，因此其還需要匹配三工位隔離/接地開關，這樣負荷開關單元的成本就和斷路器單元相當了，利潤較低。因此，研究環保氣體的壓氣式負荷開關就有一定的必要性了，但這樣同時將產生另外一個問題就是負荷開關單元不能喝斷路器單元共箱等問題。

　　環保型氣體絕緣環網柜的溫升與散熱問題

　　環保氣體的導熱性能相比于SF6氣體較差，其有效手段之一是通過增加導體的有效面積，通過比較可知，不同氣體相同設計其溫升裕度相差較大，同樣條件下的SF6與氮?dú)饣蚋稍锟諝鈺?huì)相差10K以上。通常解決溫升的有效手段是通過對流、傳導、輻射方式進行散熱，因此對于結構設計將又是一大挑戰。

關于科普|目前環保氣體絕緣環網柜存在不足的地方的介紹就到這了，想了解更多環網柜的知識，歡迎關注紫電電氣。
