高壓柜是什么,高壓柜的工作原理

2018/5/23 16:01:39 次瀏覽

  高壓柜是接受發電廠傳輸過來的高壓電,在高壓柜里用高壓開關進行分配輸送至較近的各個用戶,再進行變壓器變壓,然后輸送至低壓柜(常規為380V)再通過低壓開關(負荷開關、隔離開關等)分配至終端用電設備。

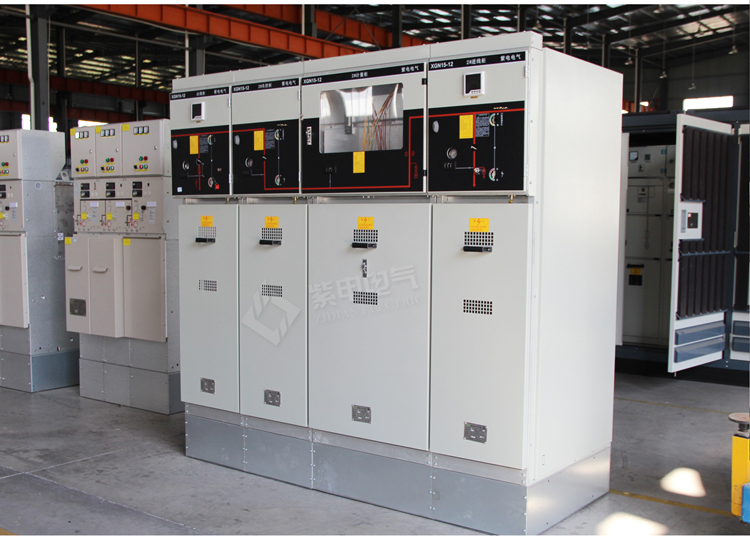

高壓柜是什么,高壓柜的工作原理

  一般高壓配電柜的組成分為:高壓進線柜、PT計量柜、避雷柜、母聯柜、變壓器柜、出線柜、電容補償柜。

  高壓進線柜:從電站過來的電源,首先進來的柜子,然后經過進線柜又分給各個用電設備或變壓器。

  高壓計量柜:計算用電量的電能計量柜柜門要用鉛封鎖(由電業局鉛封)。

  母聯柜:當系統有兩路電源進線,且兩路互為備用時,需要將兩路電源的主母線進行聯通,聯通兩段母線的開關柜叫母聯柜,注意:母聯柜與兩路進線柜一般禁止同時閉合。

  電容補償柜:補償無功功率,提高電能質量,降低損耗,同時提供配電運行數據。

  變壓器柜:內裝一臺20或50KVA的變壓器,那是供給變電所自己用電的變壓器。

  提升柜:因?yàn)楦邏汗窀蛪汗癫煌?高壓柜的電氣間隙都要大于低壓柜,為了保證間隙,所以要加一臺這樣的提升柜(有的提升柜還加裝隔離開關)

  出線柜:電源從此柜輸出,一般具有分?jǐn)?、隔離作用和各種保護功能(過流、速斷、過壓、欠壓、零序、差動、堵轉等,可以根據被保護設備的需要來配置)

  PT柜:電壓互感器柜,一般是直接裝設到母線上,以檢測母線電壓和實現保護功能。內部主要安裝電壓互感器PT、隔離刀、熔斷器和避雷器等,通過電壓互感器為操作系統提供100v左右工作電源通常這高壓配電柜是采用直流電源控制的,就是高壓配電柜的二次控制回路電源等級為-220V(直流220V),而直流屏就是供給它電源的。

關于高壓柜是什么,高壓柜的工作原理的介紹就到這了,想了解更多高壓開關柜的有關信息,歡迎關注湖北紫電電氣。
