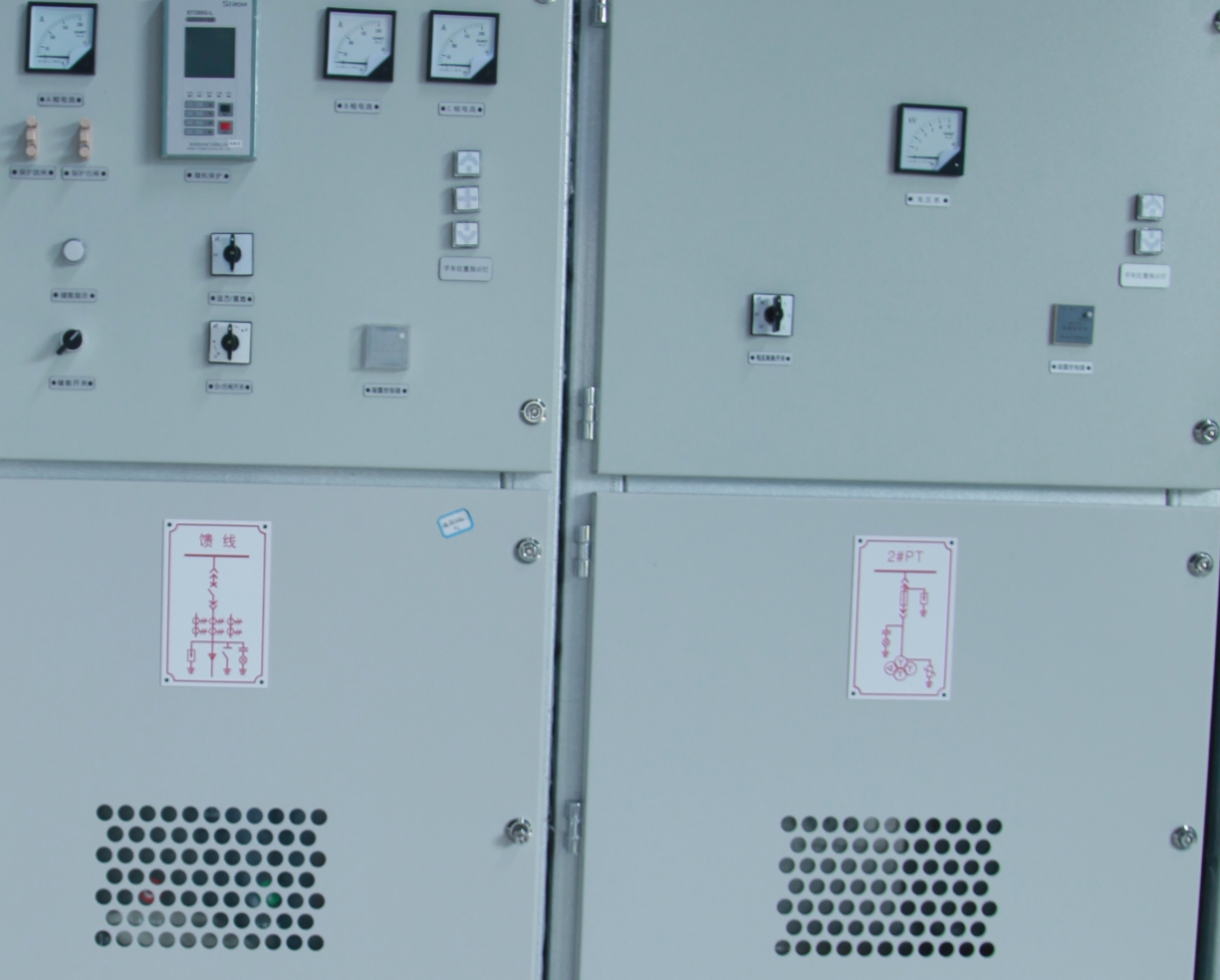

PT柜也就是電壓互感器,PT柜也稱為壓變柜或母線電壓互感器柜。里面就是一組電壓互感器,一組熔斷器,一組避雷器。熔斷器是起保護電壓互感器的作用,電壓互感器是將高電壓按比例變換成低電壓的設備,避雷器起過電壓保護作用的。
1、提供測量用電壓,提供測量表計用的電壓、保護用的電壓
2、提供計量用電壓,為功率表提供用的電壓
3、可提供相關設備的操作和控制電源(電源PT)
4、繼電保護的需要,如母線絕緣、過壓、欠壓、備自投條件等等
總之高壓柜屏頂電壓小母線的電源就是由PT柜提供的,PT柜內既有測量PT又有計量PT(原先都是要求測量PT和計量PT是分開的,因?yàn)橐?guī)范規定計量用互感器的等級要高于保護用互感器的等級,但現在如沒有特殊要求也有不分開的,可共用),都上屏頂?shù)碾妷盒∧妇€,為其它出線高壓柜提供測量、計量、保護用電壓;屏頂小母線還有220V直流電壓小母線(電壓取自直流屏,為斷路器、綜保及其它設備提供直流電源);屏頂小母線還有220V交流電壓小母線(電壓也取自直流屏中的交流出線,為柜內照明燈、加熱器燈等其它設備提供交流電源)。
關于什么是PT柜,高壓開關柜中PT柜的作用是什么的介紹就到這了,想了解更多高壓柜的信息,歡迎關注湖北紫電電氣官網。
